popis produktu
ADH100-2 P 12VDC / 24VDC 100A zátěž 12-900VDC 2 NO kontakty pro vysokonapěťový napájecí systém AOKAI vysokonapěťový stejnosměrný stykač
Vlastnosti produktu:
Dvě skupiny hlavních kontaktů mohou současně řídit celkové kladné a záporné zatížení a také zlepšit spolehlivost zlomení.
Nepolarita:
Spojení kontaktů a cívek je nepolarizováno.
Epoxidový tmel:
Utěsněno epoxidovou pryskyřicí. Může pracovat v nepřátelském prostředí, cívky a kontakty nemohou být oxidovány a znečištěny.
Autentifikace ROHS:
Plně splňuje požadavky směrnice ROHS a je přínosem pro zdraví těla a ochranu životního prostředí.
Existují dva způsoby montáže, vodicí lišta DIN 35 mm a montážní otvor. Přidáním ochranného krytu můžete zlepšit bezpečnost kontaktů.
| Značka: AK / AOKAI Název: vysokonapěťový stejnosměrný stykač Model: ADH100-2 P -12V / ADH100-2 P -24V Jmenovité napětí cívky: DC 12V / DC24V Jmenovité zatěžovací napětí: DC12-900VSpotřeba energie : 11 W / 12 W Výstup vedení: M 6 Vnitřní závit Jmenovitý proud: 100A Rozměry: 54,7 * 41,8 * 62 (Mm) Hmotnost: cca 220 g |
|
SPECIFIKACE
Typ kontaktu | Kontakty 2P (2NO) | |
Kontaktní odpor | ≤0,4 mΩ (100 A) | |
Kontaktní zátěž (odpor) | 100A 500VDC | |
Max. Spínací proud | 100A 320VDC (více než 1 krát) | |
Jmenovité napětí | (12-900) VDC | |
Max. Spínací výkon | 320kW | |
Odolné napětí | Mezi kontakt a cívkou | 4000VAC |
Mezi kontakty | 4000VAC | |
Air Gap | > 8 mm | |
Délka plavby | > 8 mm | |
Mechanický život (časy) | 1 × 106 krát | |
Jmenovitý elektrický život (časy) | 10 000 krát | |
Cívkové výstupní metody | Outlet Wire | |
Metody načtení výstupu | Vnitřní závit M6 Šroub | |
Hmotnost | 225 g | |
Balení | Uzavřený plast | |
Vnější rozměr | 54,7 × 41,8 × 62 mm | |
Vibrace | 10 Hz ~ 55 Hz 1,5 mm | |
Vlhkost vzduchu | 5% až 95% relativní vlhkosti | |
Teplotní rozsah | -40 ℃ ~ 85 ℃ | |
POUŽITÍ PROSTŘEDÍ
IP stupeň | IP67 |
Ovládejte teplotu | -40 až + 85 ° C |
Ovládejte vlhkost | 5 až 95% relativní vlhkosti |
ZÁSOBNÍK ZVÝŠENÍ ŽIVOTNÍ KŘIVKY
SCHÉMA INSTALACE

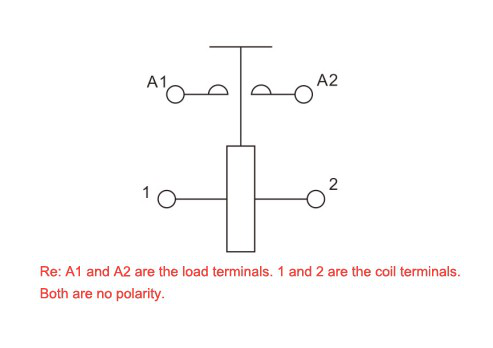

SCHEMATICKÝ DIAGRAM
